問題

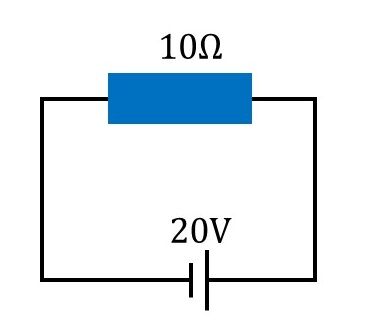

（１）次のとき、回路全体に流れる電流はいくらか。

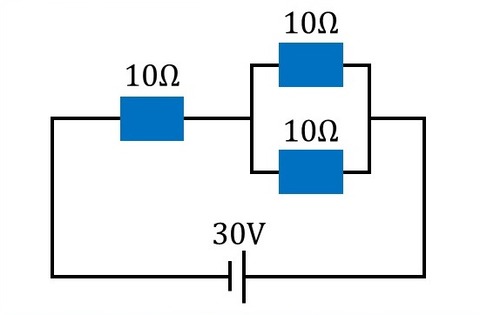

（２）次のとき、回路全体に流れる電流はいくらか。
解答
【オームの法則】
（１）
２０＝電流×１０
回路の電圧・電流・抵抗の関係についての式
電圧（Ｖ）＝ 電流（Ａ）× 抵抗（Ω）
（１）
電圧＝２０Ｖ、抵抗＝１０Ωなので、
電圧＝電流×抵抗 より、
２０＝電流×１０
電流＝２０/１０ ＝ ２Ａ
（２）
まず、抵抗の並列部分（図の右側）を考える。
並列なので、
合成抵抗 １/Ｒ ＝ (１/１０) ＋ (１/１０) ＝ １/５
（※合成抵抗がわからない場合は動画解説を参照）
（※合成抵抗がわからない場合は動画解説を参照）
よって、Ｒ＝５Ω とわかる。

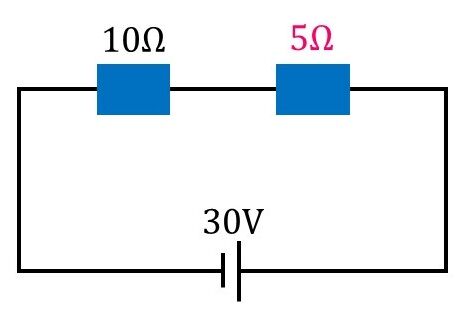

つまり、図を整理してわかりやすくすると、
このようになる。
次に直列の抵抗を考えると、
合成抵抗 Ｒ＝１０＋５＝１５
よって、Ｒ＝１５Ω とわかる。
したがって、電圧＝電流×抵抗 より、
３０＝電流×１５
電流＝３０/１５ ＝ ２Ａ
A．（１）２Ａ （２）２Ａ
